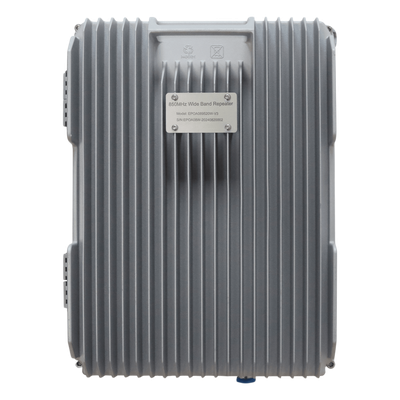

EP-OA0895-20W-V3

Este equipo no está destinado para ser usado por el público en general, su operación sólo está permitida únicamente para concesionarias que cuenten con autorización para el uso de banda de frecuencias otorgado por autoridad competente, las personas que operan estos equipos sin autorización podrán ser sujetas de responsabilidades administrativas o penales.

EP-OA0895-20W-V3 - Amplificador de Señal Para Telefonia Celular

EPCOM: Potencia tu señal, mejora tu comunicación.

Amplificador de señal celular de alta potencia diseñado específicamente para áreas rurales con cobertura extendida de hasta 5 km desde el punto de instalación. Opera con 20 Watts de potencia máxima de salida y soporta múltiples operadores y tecnologías simultáneamente gracias a su arquitectura de banda ancha. Incorpora un amplificador de potencia lineal que garantiza alto rendimiento y bajo nivel de ruido, con protección automática contra autoexcitación. Cuenta con interfaz USB para monitoreo local y configuración, permitiendo supervisión de parámetros críticos en tiempo real. Su construcción IP65 asegura protección contra condiciones ambientales adversas.

Características Generales

• Aplicación: Áreas rurales y extensión de cobertura celular
• Cobertura: Hasta 5 km desde punto de instalación
• Potencia Salida: 20 Watts máxima
• Tecnología: Banda Ancha multioperador
• Protección: Autoexcitación automática
• Interfaz: Puerto USB para monitoreo local
• Garantia: 5 Años
• Conector: N Hembra.
• Protección Ambiental: IP65

Especificaciones Técnicas

• Potencia DL: 43dBm ±1.5 dBm
• Potencia UL: 33dBm ±1.5 dBm
• Potencia Entrada Máx: 13 dBm
• Ganancia Máxima: 95 ± 3 dB
• Ajuste Ganancia: ≥30 dB; 1 dB/step
• AGC: 30 dB
• IMD3: ≤ -45 dBc
• Figura de Ruido: ≤ 6 dB
• Ondulación Banda: ≤ 6 dB
• Tiempo Retraso: ≤ 5 μs
• VSWR: ≤ 1.5
• Impedancia RF: 50 Ω

Físicas y Eléctricas

• Alimentación: 110-220 V AC
• Consumo: ≤ 180 W
• Dimensiones: 428 × 328 × 175 mm (16.9 × 12.9 × 6.9 in)
• Peso: ≤15 kg
• Temp. Operación: -25~+55℃
• Conectores RF: N-hembra
• MTBF: ≥ 50,000 horas

Monitoreo y Bandas

• Monitoreo USB: Potencia entrada/salida, temperatura, VSWR
• Ajustes: Ganancia DL/UL
• Alarmas: Sobre potencia entrada/salida, baja potencia salida
• Modelo B5: 850 MHz (UL:824-849, DL:869-894 MHz)
• Modelo B2: 1900 MHz (UL:1850-1910, DL:1930-1990 MHz)
• Rechazo Banda: ≤ -10 dBc @ ± 2.5 MHz, ≤ -60 dBc @ ± 10 MHz
• Emisión Espurias: 9kHz-1GHz:≤-36dBm@30kHz, 1GHz-12.75GHz:≤-30dBm@100kHz

Aplicaciones y Casos de Uso

Áreas Rurales

Amplificación de señal celular en zonas rurales con baja cobertura.

Multioperador

Soporte para múltiples operadores y tecnologías celulares.

Monitoreo Remoto

Monitoreo y supervisión local a través de puerto USB.

Documentación

• ✉️ Guias Estudio de cobertura

Recomendaciones

• ⚠️ Instale el Amplificador de Señal Celular Siguiendo la Guia de Usuario.
• ⚠️ Utilice el Equipo Únicamente Para el Propósito Para el Cual fue Diseñado.
• ⚠️ Una Instalación Incorrecta Puede Generar Interferencias en la Red y Afectar el Rendimiento del Sistema.
