Módulo expansor profesional Hikvision con 8 zonas cableadas, conexión 3EOL, buses Speed-X en cascada y salida para alimentación de detectores.
Otras opciones en Intrusión Cableada AX Hybrid.
4 secciones

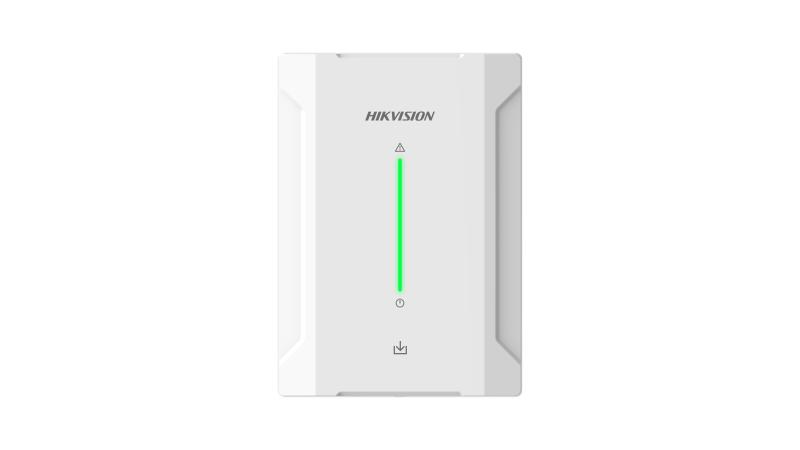

El Módulo Expansor Hikvision DS-PM1-I8O2-H es la solución profesional para ampliar la capacidad de tu sistema de alarma AX Hybrid Pro. Diseñado para proyectos que requieren mayor cobertura, este módulo agrega 8 zonas cableadas adicionales con tecnología de detección avanzada y máxima confiabilidad.
Parte de la serie AX Hybrid Pro de Hikvision, este expansor incorpora conexión 3EOL (Triple End of Line), una tecnología profesional que permite al sistema diferenciar entre tres estados críticos mediante resistencias específicas: alarma (1KΩ), tamper/sabotaje (1KΩ) y falla técnica (2.2KΩ). Esta capacidad reduce drásticamente las falsas alarmas y mejora la precisión en la detección de eventos reales versus intentos de manipulación o problemas de cableado.
Características principales:
Aplicaciones ideales: viviendas de gran tamaño, oficinas corporativas, locales comerciales, bodegas, instalaciones industriales, edificios residenciales o cualquier proyecto que requiera protección de múltiples puntos de acceso, ventanas, áreas perimetrales o zonas críticas.
El módulo opera con alimentación flexible de 11 a 24 VDC (típicamente 12V) y destaca por su bajo consumo: solo 45 mA en reposo y máximo 119 mA durante operación. Su carcasa plástica resistente y rango de temperatura operativa de -10°C a 40°C garantizan funcionamiento estable en condiciones ambientales variables.
La arquitectura de buses Speed-X en cascada facilita instalaciones escalables y organizadas, permitiéndote expandir progresivamente tu sistema según las necesidades del proyecto sin complicaciones de cableado. Compatible exclusivamente con paneles de alarma Hikvision AX Hybrid Pro, asegurando integración perfecta y comunicación confiable.
Hikvision, líder mundial en seguridad electrónica, respalda este módulo con tecnología de grado profesional, ideal para integradores, instaladores certificados y proyectos que exigen componentes de máxima confiabilidad y rendimiento.
Modelo: DS-PM1-I8O2-H; Zonas Cableadas: 8 zonas con entrada de alarma; Conexión: 3EOL (Alarma 1KΩ, Tamper 1KΩ, Falla 2.2KΩ); Salida de Alimentación: 1 salida, 9-12 VDC, máximo 500 mA; Buses Speed-X: 2 (1 entrada panel, 1 salida cascada); Salidas IO: 2 para módulos de relé; Protección Tamper: Frontal y posterior; Alimentación: 11 a 24 VDC (típico 12 VDC); Consumo Operación: 119 mA @ 12 VDC; Consumo Reposo: 45 mA @ 12 VDC; Indicadores LED: 2 (alimentación y falla); Dimensiones: 110 × 155 × 32 mm; Temperatura Operación: -10°C a 40°C; Humedad Operación: 10% a 90%; Material: Carcasa plástica resistente
Este es un módulo expansor que debe conectarse a un panel de alarma Hikvision de la serie AX Hybrid Pro. No funciona de manera independiente, su función es agregar 8 zonas cableadas adicionales al sistema existente;
3EOL (Triple End of Line) es una tecnología que usa tres resistencias diferentes para identificar tres estados en cada zona: alarma (1KΩ), tamper/sabotaje (1KΩ) y falla técnica (2.2KΩ). Esto permite al sistema diferenciar entre eventos reales, intentos de manipulación y problemas de cableado;
Sí, incluye 1 salida de alimentación de 9-12 VDC con capacidad de hasta 500 mA, suficiente para alimentar múltiples sensores cableados como detectores de movimiento o contactos magnéticos;
Los buses Speed-X permiten conexión en cascada de múltiples expansores. La cantidad máxima depende de las especificaciones de tu panel AX Hybrid Pro, consulta el manual de tu panel central para conocer el límite exacto;
Puedes conectar cualquier detector cableado compatible con sistemas de alarma: contactos magnéticos, sensores de movimiento PIR, detectores de rotura de vidrio, sensores perimetrales, detectores de humo cableados, entre otros;
No, este módulo se alimenta desde el panel principal o desde una fuente de 11-24 VDC (típicamente 12V) que debe adquirirse por separado. Consumo máximo 119 mA en operación
