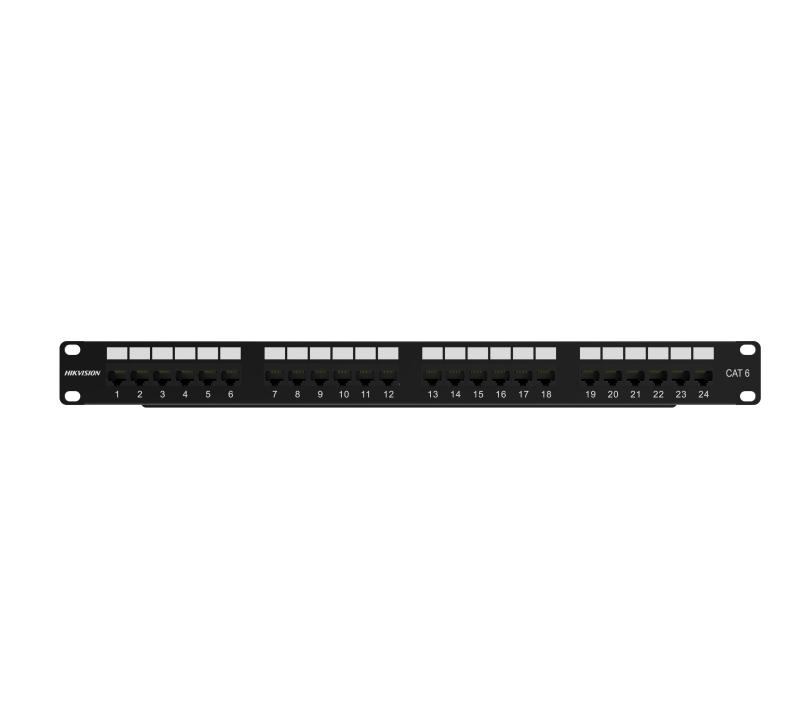

Patch Panel Hikvision 24 Puertos Cat6 1U - DS-1CP6U24-1U Rack 19"
Patch panel profesional Cat6 de 24 puertos 1U. Soporta 250MHz, certificación TIA/ISO. Diseño Press-Fit con extracción frontal. Construcción premium.
Acerca de este producto
- Rendimiento eléctrico garantizado para cumplir o superar las especificaciones del canal según ISO/IEC 11801 Clase E y ANSI/TIA-568.2-D Categoría 6.
- Alto rendimiento, admite velocidades de datos de 250 MHz.
- El diseño y la etiqueta universales admiten cableado TIA 568 A y B.
- Compatible con cables sólidos o trenzados de 22-24 AWG.
- Terminación de cable con herramienta de terminación de bloque 110.
- Diseño de ajuste a presión, sin estaño de soldadura, respetuoso con el medio ambiente
- Pico de cable separado, fácil de separar cables.
- Soporte plegable, instalación conveniente, menos espacio de embalaje.
- Serigrafía blanca para marcar fácilmente.
- Secuencia de cable ofrecida, fácil de cablear.
- Diseño especial, protege la placa PCB de daños durante el trabajo.
- Diseño de extracción frontal del gabinete, fácil de instalar y mantener
- Altura 1U, estructura estándar, alta compatibilidad, fácil de trabajar.
Cotizar por WhatsApp Descargar Ficha Tecnica Ver en sitio del fabricante
Descripcion detallada
El Patch Panel Hikvision DS-1CP6U24-1U representa la solución profesional definitiva para infraestructuras de red estructurada que demandan máximo rendimiento, confiabilidad y facilidad de instalación. Diseñado para cumplir y superar los estándares internacionales más exigentes, este panel de parcheo de 24 puertos Categoría 6 es la elección ideal para proyectos de cableado certificado en edificios corporativos, centros de datos, instalaciones de seguridad electrónica y redes empresariales.
Rendimiento Certificado y Garantizado
Este patch panel cumple rigurosamente con las especificaciones de canal según ISO/IEC 11801 Clase E y ANSI/TIA-568.2-D Categoría 6, garantizando un rendimiento superior que soporta frecuencias de hasta 250MHz. Esta capacidad asegura compatibilidad total con redes Gigabit Ethernet (1000BASE-T) y aplicaciones Power over Ethernet (PoE/PoE+), fundamentales para sistemas de videovigilancia IP, puntos de acceso WiFi y telefonía IP.
Diseño Profesional que Facilita la Instalación
Hikvision ha desarrollado este patch panel pensando en los instaladores profesionales. Su diseño universal con etiquetado integrado soporta tanto el esquema de cableado TIA 568A como 568B, eliminando confusiones durante la instalación. El separador de cables incorporado facilita el ordenamiento de los conductores, mientras que el diagrama de secuencia impreso en el panel sirve como guía visual constante durante el ponchado.
El sistema de terminación IDC 110 Block con tecnología Press-Fit permite conexiones firmes sin necesidad de soldadura, haciéndolo más ecológico y seguro. El soporte plegable integrado agiliza el montaje en rack y reduce significativamente el espacio de empaque y transporte. La serigrafía blanca sobre el acabado negro permite identificar y marcar cada puerto de forma clara y profesional.
Construcción Premium para Máxima Durabilidad
- Panel fabricado en acero laminado en frío de alta resistencia
- Contactos de bronce fosforado con baño de oro de 50 micro pulgadas
- Jacks en PBT de alto impacto y IDC en policarbonato (PC)
- Resistencia mecánica: más de 750 ciclos de conexión/desconexión
- Protección especial de la placa PCB contra daños durante operación
- Clasificación de resistencia al fuego UL 94 V-0
Especificaciones Eléctricas Superiores
Con una resistencia DC inferior a 20mΩ y capacidad de corriente de 1.5A a 20°C, este patch panel ofrece características eléctricas óptimas para transmisión de datos y energía. La resistencia de aislamiento mínima de 500MΩ y voltaje dieléctrico de 1000Vac garantizan seguridad y confiabilidad incluso en ambientes exigentes.
Versatilidad de Instalación
Compatible con cables UTP sólidos o trenzados de calibre 22 a 24 AWG, este patch panel se adapta a diversos escenarios de cableado. Su formato estándar EIA 19 pulgadas de 1U de altura (44mm) asegura compatibilidad universal con cualquier rack o gabinete de telecomunicaciones. Con solo 92mm de profundidad total (incluyendo bracket), optimiza el espacio en gabinetes congestionados.
Aplicaciones Ideales
- Sistemas de videovigilancia IP y CCTV corporativo
- Redes empresariales y corporativas de alta densidad
- Centros de datos y salas de telecomunicaciones
- Edificios inteligentes con sistemas integrados
- Instalaciones educativas y hospitalarias
- Proyectos de cableado estructurado certificado
Incluye Todo lo Necesario
Cada unidad viene con kit completo de instalación: 24 amarres de cable para organización profesional, 4 juegos de tornillos y tuercas para montaje en rack, y una herramienta básica de ponchado para iniciar el trabajo inmediatamente.
Diseño de Extracción Frontal
El innovador sistema de extracción frontal desde el gabinete permite realizar tareas de mantenimiento, reconfiguración o troubleshooting sin necesidad de desmontar completamente el panel, ahorrando tiempo valioso en operaciones críticas.
Respaldado por la calidad y experiencia de Hikvision, líder mundial en soluciones de conectividad y tecnología, el DS-1CP6U24-1U es la inversión inteligente para infraestructuras de red que buscan rendimiento profesional, durabilidad comprobada y facilidad de gestión a largo plazo.
Nombre Comercial
Panel de conexión Cat6 sin blindaje de 24 puertos, 1U
Ficha Tecnica
Marca: Hikvision; Modelo: DS-1CP6U24-1U; Categoría: Cat 6; Número de puertos: 24 RJ45; Tipo de rack: 19 pulgadas; Altura rack: 1U; Ancho de banda: 250 MHz; Tipo de cable: UTP sin blindaje; Calibre compatible: 22-24 AWG; Tipo de terminación: IDC 110 Block; Estándares: ISO/IEC 11801 Clase E, TIA-568.2-D; Material panel: Acero laminado en frío; Baño de contactos: Oro 50 micro pulgadas; Temperatura operación: -10°C a +60°C; Clasificación fuego: UL 94 V-0
Especificaciones
Categoría
| Categoría del producto | Panel de conexión |
|---|
Resistencia al fuego
| Resistencia al fuego | UL 94 V-0 |
|---|
Especificaciones generales
| Color | Negro |
|---|---|
| Tipo de conductor | Sólido, trenzado |
| Tipo de cable | Sin blindaje |
| Tipo de rack | EIA de 19 pulgadas |
| Unidad de rack | 1 |
| Categoría ANSI/TIA | 6 |
| Tipo de terminación | IDC |
| Cantidad total de puertos | 24 |
| Cantidad de conectores Keystone | 24 |
| Cableado | TIA 568A, TIA 568B |
Especificaciones del material
| Tipo de material | Panel: Acero laminado en frío |
|---|---|
| IDC | PC |
| Pin | Bronce fosforado |
| Conector | PBT |
| Recubrimiento de los contactos de terminación | Oro de 50 µm |
Características eléctricas
| Resistencia CC | ≤ 20 mΩ |
|---|---|
| Corriente nominal | 1,5 A a 20 °C |
| Tensión dieléctrica no disruptiva (RMS) de la superficie conductora | 1000 V CA a 60 s |
| Tensión dieléctrica no disruptiva (RMS), contacto a contacto | 1000 V CA a 60 s |
| Resistencia de aislamiento (mínima) | 500 MΩ |
Especificaciones mecánicas
| Ciclos de acoplamiento de conector a conector | ≥ 750 veces |
|---|
Dimensiones
| Altura | 44,00 mm |
|---|---|
| Ancho | 482,60 mm |
| Profundidad | 31,72 mm |
| Profundidad (con soporte) | 92 mm |
| Calibre del conductor compatible (sólido) | 22-24 AWG |
| Calibre del conductor compatible (trenzado) | 22-24 AWG |
Especificaciones ambientales
| Temperatura de funcionamiento | -10 °C a +60 °C |
|---|---|
| Temperatura de almacenamiento | -40 °C a +68 °C |
| Humedad relativa | 10 % ~ 90 % |
Embalaje y pesos
| Tipo de embalaje | Caja |
|---|---|
| Dimensiones del embalaje | 510 x 65 x 77 mm |
| Cantidad por paquete | 1 |
Accesorio
| Accesorio | Bridas (24 unidades) Tornillos y tuercas (4 juegos) Herramienta (1 unidad) |
|---|
Informacion del producto
| Marca | Hikvision |
|---|---|
| Nombre comercial | Panel de conexión Cat6 sin blindaje de 24 puertos, 1U |
| Modelo | DS-1CP6U24-1U |
| Estado de venta | Activa |
| Garantia | 60 Meses |
Documentacion Tecnica
Preguntas y Respuestas
Sí, al ser Categoría 6 certificado, soporta perfectamente PoE y PoE+ para alimentar cámaras IP Hikvision y otros dispositivos de red, transmitiendo datos y energía simultáneamente hasta 100 metros;
Necesitas una herramienta de impacto o ponchado tipo 110 Block (incluye una básica). El panel tiene guía de secuencia de cables impresa y acepta tanto esquema T568A como T568B;
Funciona con cable UTP estándar Categoría 6 o superior, sólido o trenzado, de calibre 22 a 24 AWG. Para certificación total se recomienda cable Cat6 certificado;
Sí, es estándar EIA 19 pulgadas de 1U de altura, compatible con cualquier rack o gabinete de telecomunicaciones estándar. Profundidad total con bracket: 92mm;
Soporta hasta 1000 Mbps (1 Gbps) sin problemas al trabajar con cableado Cat6. Frecuencia certificada de 250MHz garantiza rendimiento Gigabit Ethernet;
El producto es únicamente el patch panel con accesorios de instalación (amarres, tornillos y herramienta básica). Los patch cords RJ45 se adquieren por separado según necesidad
