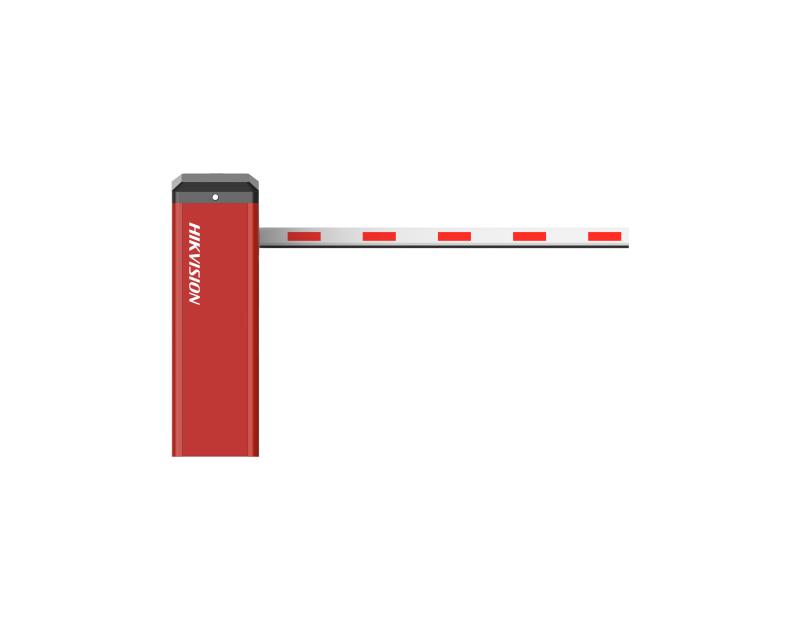

Barrera Vehicular Hikvision DS-TMG520 | 3m Anti-Colisión | IP54 Parking
Barrera automática profesional 3m, motor DC 5M ciclos, velocidad ajustable, protección IP54, control remoto 433MHz. Ideal para parqueaderos comerciales.
Acerca de este producto
- Conversión de frecuencia de CC. Las velocidades de ascenso y descenso se pueden ajustar de forma independiente. El mástil de la pluma puede ascender a alta velocidad para permitir que el vehículo pase rápidamente.
- El mástil de la pluma puede descender a baja velocidad para evitar golpear vehículos y peatones.
- Alto nivel de protección. El chasis está fabricado con láminas de acero laminado en frío de 2 mm con precisión controlada numéricamente. La superficie está recubierta con polvo plástico que es anti-UV, antiestático, no se pela y no se decolora. El nivel de resistencia al polvo y al agua cumple con IP54.
- Múltiples modos de control. Prioridad de ascenso. El mástil de la pluma se puede controlar mediante relé, control remoto y comando de software.
- Múltiples modos anti-golpes mediante inducción, IR, onda de presión, etc.
- La dirección del mástil de la pluma es ajustable de izquierda a derecha o de derecha a izquierda.
- Anticondensación. El motor eléctrico tiene un bajo consumo incluso cuando la barrera no está en estado de funcionamiento, lo que mantendrá el motor a temperatura normal. Por lo tanto, incluso en climas fríos, el lubricante no se congelará para garantizar el funcionamiento normal de la barrera.
- Bloqueo automático. Incluso cuando se corta la energía, puedes utilizar herramientas para mantener la barrera funcionando.
Cotizar por WhatsApp Descargar Ficha Tecnica Ver en sitio del fabricante
Descripcion detallada
La Barrera Vehicular Hikvision DS-TMG520 representa la solución profesional definitiva para control de acceso vehicular en estacionamientos, conjuntos residenciales, centros comerciales y edificios corporativos. Fabricada por Hikvision, líder mundial en tecnología de seguridad electrónica, esta talanquera automática combina ingeniería de precisión con durabilidad industrial para ofrecer años de operación continua sin problemas.
Tecnología de Conversión de Frecuencia DC
El corazón de la DS-TMG520 es su avanzado motor DC sin escobillas con tecnología de conversión de frecuencia, que permite ajustar independientemente las velocidades de subida y bajada de la pluma. Esta característica única garantiza paso rápido de vehículos autorizados (subida en solo 0.9 segundos) mientras protege contra accidentes mediante bajada lenta programable (hasta 3 segundos). Con capacidad para 5 millones de ciclos de operación, este motor ofrece confiabilidad excepcional incluso en entornos de alto tráfico.
Construcción Robusta para Clima Colombiano
Diseñada para soportar condiciones ambientales exigentes, la DS-TMG520 cuenta con certificación IP54 de protección contra polvo y agua. Su chasis está fabricado en láminas de acero laminado en frío SGCC de 2 mm de espesor, procesadas con tecnología de control numérico para máxima precisión. El recubrimiento en pintura de polvo es anti-UV, antiestático, resistente al pelado y decoloración, garantizando apariencia profesional incluso después de años de exposición al sol tropical y lluvias intensas.
Múltiples Sistemas de Seguridad
- Anti-colisión multicapa: sistemas de inducción, infrarrojos y ondas de presión detectan vehículos y personas
- Prioridad de subida: en caso de obstrucción durante el cierre, la pluma sube automáticamente
- Anti-condensación: el motor mantiene temperatura operativa incluso en reposo, evitando congelamiento del lubricante
- Bloqueo automático: operación manual disponible durante cortes de energía
Versatilidad de Control e Integración
La DS-TMG520 ofrece flexibilidad total de operación mediante múltiples modos de control: relé para integración con sistemas de parqueadero, control remoto de 433 MHz para operación manual a distancia, y comandos por software para gestión centralizada. La dirección de apertura es configurable en campo (izquierda o derecha) adaptándose a cualquier diseño de acceso.
Aplicaciones Ideales
Esta barrera de 3 metros con pluma anti-colisión es perfecta para accesos residenciales de conjuntos cerrados, parqueaderos comerciales de tamaño medio, edificios de oficinas, hoteles, clínicas y centros educativos. Su capacidad de ciclo de trabajo del 100% la hace ideal para ubicaciones con flujo vehicular constante durante todo el día.
Especificaciones de Rendimiento
Operando con 220 VAC (±15%) y consumo máximo de 300W, la DS-TMG520 funciona en temperaturas desde -30°C hasta 70°C. Sus tiempos de operación son completamente ajustables: velocidad de subida configurable entre 0.9s, 1.2s y 2s; velocidad de bajada ajustable entre 1.5s, 2s y 3s. El retardo de bajada es programable en intervalos de 10 segundos.
Respaldada por certificaciones internacionales CE-EMC, CE-LVD, CE-RED y RoHS, esta barrera cumple con los más altos estándares de seguridad eléctrica y compatibilidad electromagnética, garantizando instalación confiable y operación sin interferencias.
Nombre Comercial
Barreras con mástil recto
Ficha Tecnica
Modelo: DS-TMG520-H 3m anti-colisión;Tipo de Motor: DC brushless sin escobillas;Ciclos de Vida: 5,000,000 operaciones;Velocidad Subida: 0.9s ajustable a 1.2s o 2s;Velocidad Bajada: 3s ajustable a 1.5s, 2s o 3s;Voltaje Operación: 220 VAC ± 15%;Consumo Energía: 300W máximo;Protección Ambiental: IP54 polvo y agua;Temperatura Trabajo: -30°C a 70°C;Longitud Pluma: 3 metros anti-colisión;Altura Instalación Pluma: 880 mm;Frecuencia Control Remoto: 433 MHz;Material Chasis: Acero SGCC 2 mm;Modos Control: Relé, remoto, software;Certificaciones: CE-EMC, CE-LVD, RoHS
Especificaciones
Carcasa de la barrera
| Material de la carcasa | SGCC |
|---|---|
| Grosor de la carcasa | 2,0 mm |
| Grosor de la puerta | 1,5 mm |
| Color de la carcasa | Naranja |
| Color de la puerta | Naranja |
| Altura de instalación del mástil | 880 mm |
| Indicadores de la carrocería | Sin indicador |
Generalidades de la puerta de la barrera
| Tipo de mástil | Redondo: 1 a 4 anticolisión; octogonal: 1 a 6 m; telescópico: 4 a 6 m; ≥ 5 m: con varilla de husillo. Velocidad de ascenso/descenso: DS-TMG520-H (3 m): ascenso: 0,9 s (predeterminado) ajustable 0,9 s, 1,2 s, 2 s descenso: 3 s (predeterminado) ajustable 1,5 s, 2 s, 3 s DS-TMG520-M (4 m): ascenso: 1,5 s (predeterminado) ajustable 1,5 s, 2 s, 2,5 s descenso: 3,5 s (predeterminado) ajustable 2,5 s, 3 s, 3,5 s DS-TMG520-L (6 m): ascenso: 4 s (predeterminado) ajustable 4 s, 5 s, 6 s descenso: 6 s (predeterminado) ajustable 4 s, 5 s, 6 s DS-TMG520-M (poste telescópico de 4 m): ascenso: 2 s (predeterminado) ajustable 2 s, 2,5 s descenso: 3,5 s (predeterminado) ajustable 2.5S, 3S, 3.5SDS-TMG520-L (poste telescópico de 5 m): Elevación: 4S (predeterminado) Ajustable 4S, 5S, 6S Caída: 6S (predeterminado) Ajustable 4S, 5S, 6SDS-TMG520-L (poste telescópico de 6 m): Elevación: 4S (predeterminado) Ajustable 4S, 5S, 6S Caída: 6S (predeterminado) Ajustable 4S, 5S, 6S |
|---|---|
| Dirección del poste de la pluma | derecha por defecto, dirección conmutable |
| Retardo de caída del poste de la pluma | 10 s por defecto (configurable), mín. 10 s (cada 10 s seguidos de un espacio) |
| Tipo de motor | motor sin escobillas de CC |
| Número de ciclos | 5000000 |
| Voltaje de trabajo | 220 VCA ± 15% |
| Frecuencia del control remoto | 433 MHz |
| Corriente | 1.5 A |
| Consumo | 300 W |
| Temperatura y humedad | -30 °C a 70 °C (-22 °F a 158 °F) |
| Apagado con elevación de la pluma | Opcional, no compatible por defecto |
Barrera
| Ciclo de trabajo | 100 % |
|---|
Interfaz
| Ascenso al límite | 1 grupo |
|---|---|
| Descenso al límite | 1 grupo |
| Apertura | 1 grupo |
| Cierre | 1 grupo |
| Parada | 1 grupo |
| IR/Bucle inductivo/Radar | 1 grupo |
| RS-485 | 1 grupo |
| Semáforo | 1 grupo, requiere fuente de alimentación externa, compatible con máx. 220 V CA |
| Red | 1 grupo (reservado) |
Pértiga
| Tipo de pértiga | Pértiga recta octogonal |
|---|---|
| Material de la pértiga | AL6061 |
| Color de la pértiga | Fondo blanco con barra roja |
| Dimensiones del mástil de la pluma | Mástil de pluma octagonal de 2 m: 98 × 45 × 2000 mm (3,86 × 1,77 × 78,74 pulgadas) Mástil de pluma octagonal de 3 m: 98 × 45 × 3000 mm (3,86 × 1,77 × 118,11 pulgadas) Mástil de pluma octagonal de 4 m: 98 × 45 × 4000 mm (3,86 × 1,77 × 157,48 pulgadas) Mástil de pluma octagonal de 5 m: 119 × 55 × 5000 mm (4,69 × 2,17 × 196,85 pulgadas) Mástil de pluma octagonal de 6 m: 119 × 55 × 6000 mm (4,69 × 2,17 × 236,22 pulgadas) Poste de pluma de 3 m con barra de luz LED: 95 × 49 × 3013 mm (3,74 × 1,93 × 118,62 pulgadas) Poste de pluma de 4 m con barra de luz LED: 95 × 49 × 4013 mm (3,74 × 1,93 × 157,99 pulgadas) Poste de pluma telescópica octogonal de 4 m: 110 × 44 × 2970 mm (4,33 × 1,73 × 116,93 pulgadas) Poste de pluma telescópica octogonal de 5 m: 110 × 44 × 3470 mm (4,33 × 1,73 × 136,61 pulgadas) Poste de pluma telescópica octogonal de 6 m: 110 × 44 × 6000 mm (4,33 × 1,73 × 236,22 pulgadas)Poste de pluma redondo anticolisión de 2 m: 80 × 80 × 2000 mm (3,15 × 3,15 × 78,74 pulgadas)Poste de pluma redondo anticolisión de 3 m: 80 × 80 × 3000 mm (3,15 × 3,15 × 118,11 pulgadas)Poste de pluma redondo anticolisión de 4 m: 80 × 80 × 4000 mm (3,15 × 3,15 × 157,48 pulgadas) |
| Peso del mástil | mástil octagonal de 2 m: 2,5 ± 0,3 kg (5,51 ± 0,66 lb) mástil octagonal de 3 m: 2,8 ± 0,3 kg (6,17 ± 0,66 lb) mástil octagonal de 4 m: 3,45 ± 0,3 kg (7,60 ± 0,66 lb) mástil octagonal de 5 m: 5,9 ± 0,3 kg (13,00 ± 0,66 lb) mástil octagonal de 6 m: 6,8 ± 0,3 kg (15,21 ± 0,66 lb) mástil de 3 m con barra de luz LED: 3,4 ± 0,3 kg (7,50 ± 0,66 lb) mástil de 4 m con barra de luz LED: 4,4 ± 0,3 kg (9,70 ± 0,66 lb)Pértiga telescópica octogonal de 4 m: 4,42 ± 0,3 kg (9,74 ± 0,66 lb)Pértiga telescópica octogonal de 5 m: 4,85 ± 0,3 kg (10,69 ± 0,66 lb)Pértiga telescópica octogonal de 6 m: 5,65 ± 0,3 kg (12,46 ± 0,66 lb)Pértiga redonda anticolisión de 2 m: 2,5 ± 0,3 kg (5,51 ± 0,66 lb)Pértiga redonda anticolisión de 3 m: 3,5 ± 0,3 kg (7,71 ± 0,66 lb)Pértiga redonda anticolisión de 4 m: 4,5 ± 0,3 kg (9,92 ± 0,66 lb.) |
| Dimensiones del mástil de la pluma (con paquete) | Mástil de pluma octagonal de 2 m: 115 × 60 × 2020 mm (4,53 × 2,36 × 79,53 pulgadas) Mástil de pluma octagonal de 3 m: 115 × 60 × 3020 mm (4,53 × 2,36 × 118,90 pulgadas) Mástil de pluma octagonal de 4 m: 115 × 60 × 4020 mm (4,53 × 2,36 × 158,27 pulgadas) Mástil de pluma octagonal de 5 m: 140 × 65 × 5030 mm (5,51 × 2,56 × 198,03 pulgadas) Mástil de pluma octagonal de 6 m: 140 × 65 × 6030 mm (5,51 × 2,56 × 237,40 pulgadas) Poste de pluma de 3 m con barra de luz LED: 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 pulgadas) Poste de pluma de 4 m con barra de luz LED: 100 × 60 × 4035 mm (3,94 × 2,36 × 159,45 pulgadas) Poste de pluma telescópica octogonal de 4 m: 120 × 51 × 3100 mm (4,72 × 2,01 × 122,05 pulgadas) Poste de pluma telescópica octogonal de 5 m: 120 × 51 × 3500 mm (4,72 × 2,01 × 137,80 pulgadas) Poste de pluma telescópica octogonal de 6 m: 120 × 51 × 4005 mm (4,72 × 2,01 × 157,68 pulgadas)Poste de pluma redondo anticolisión de 2 m: 90 × 90 × 2030 mm (3,54 × 3,54 × 79,92 pulgadas)Poste de pluma redondo anticolisión de 3 m: 90 × 90 × 3030 mm (3,54 × 3,54 × 119,29 pulgadas)Poste de pluma redondo anticolisión de 4 m: 90 × 90 × 4030 mm (3,54 × 3,54 × 158,66 pulgadas) |
| Peso del mástil de la pluma (con paquete) | Mástil de pluma octagonal de 2 m: 2,37 ± 0,3 kg (5,22 ± 0,66 lb) Mástil de pluma octagonal de 3 m: 3,11 ± 0,3 kg (6,86 ± 0,66 lb) Mástil de pluma octagonal de 4 m: 3,965 ± 0,3 kg (8,74 ± 0,66 lb) Mástil de pluma octagonal de 5 m: 7,01 ± 0,3 kg (15,45 ± 0,66 lb) Mástil de pluma octagonal de 6 m: 8,245 ± 0,3 kg (18,18 ± 0,66 lb) Mástil de pluma de 3 m con barra de luz LED: 4,0 ± 0,3 kg (8,82 ± 0,66 lb) Mástil de pluma de 4 m con barra de luz LED: 5,2 ± 0,3 kg (11,46 ± 0,66 lb) Poste de pluma telescópica octogonal de 4 m: 5,11 ± 0,3 kg (11,27 ± 0,66 lb) Poste de pluma telescópica octogonal de 5 m: 6,23 ± 0,3 kg (13,73 ± 0,66 lb) Poste de pluma telescópica octogonal de 6 m: 7,25 ± 0,3 kg (15,98 ± 0,66 lb) Poste de pluma redonda anticolisión de 2 m: 2,7 ± 0,3 kg (5,95 ± 0,66 lb) Poste de pluma redonda anticolisión de 3 m: 4,3 ± 0,3 kg (9,48 ± 0,66 lb) Poste de pluma redonda anticolisión de 4 m: 5,8 ± 0,3 kg (12,79 ± 0,66 libras) |
Aprobación
| RF | CE-REDEN 300220-1 V3.1.1EN 300220-2 V3.1.1EN 301489-1 V2.2.3EN 301489-3 V2.1.1EN IEC 62311:2020 |
|---|---|
| EMC | CE-EMC:EN 55032: 2015 + A11: 2020 + A1: 2020,EN IEC 61000-3-2: 2019 + A1: 2021,EN 61000-3-3: 2013 + A1: 2019 + A2: 2021,EN 50130-4: 2011 + A1: 2014 |
| Seguridad | CE-LVD: EN 62368-1: 2014 + A11: 2017 CB: IEC 62368-1: 2014 IEC 62368-1: 2018 |
| Entorno | ROHS |
| Protección | IP54 |
Paquete
| Dimensiones de la carcasa de barrera (L × An × Al) | 1248 × 486 × 480 mm (49,1 × 19,1 × 18,9 pulgadas) |
|---|---|
| Peso | 59,3 ± 5 kg (130,7 ± 11,0 lb) |
| Dimensiones (con paquete, sin brazo) (L × An × Al) | 1266 × 504 × 626 mm (49,84 × 19,84 × 24,65 pulgadas) |
Informacion del producto
| Marca | Hikvision |
|---|---|
| Nombre comercial | Barreras con mástil recto |
| Modelo | DS-TMG520 |
| Estado de venta | Descontinuada |
| Garantia | 24 Meses |
| Peso neto | 54600 |
Documentacion Tecnica
Preguntas y Respuestas
Sí, el motor DC sin escobillas está diseñado para ciclo de trabajo del 100%, operación continua sin descanso. Con 5 millones de ciclos garantizados, puede funcionar años sin mantenimiento mayor;
Totalmente. La dirección de apertura de la pluma es ajustable en campo, se configura según la necesidad de tu acceso sin necesidad de cambiar equipos;
No. Incluye sistema de bloqueo automático que permite levantar la pluma manualmente con herramientas durante cortes de energía, manteniendo siempre el acceso disponible;
Completamente. Tiene certificación IP54 contra polvo y agua, y su pintura es anti-UV para que no se destiña ni pele con el clima colombiano;
Sí, incluye control remoto de 433 MHz. También se puede controlar vía relé o por software si lo integras a un sistema de gestión de parqueadero;
Abre en 0.9 segundos por defecto (ajustable) para paso rápido, y cierra en 3 segundos (también ajustable) para evitar golpear vehículos. Las velocidades son independientes para máxima seguridad
