Bajo Pedido Barrera Vehicular Hikvision DS-TMG520 - Brazo 6m Control Acceso Profesional
DS-TMG520 Hikvision

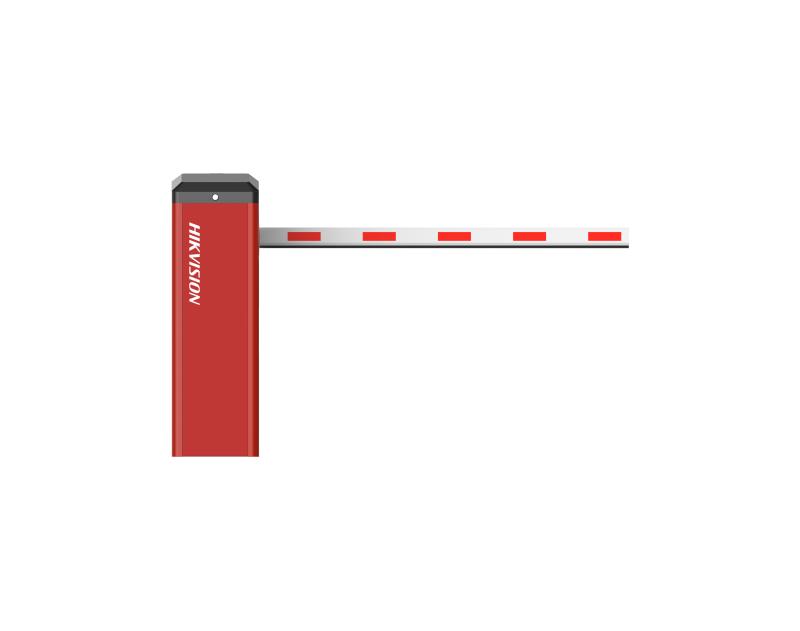

Barrera Vehicular Hikvision DS-TMG520 - Brazo 6m Control Acceso Profesional

$ 9.427.873 IVA inc.

Bajo Pedido · también bajo pedido

Entrega: Consultar

Ficha técnica (PDF)
  • Garantía 24 meses
  • Envío nacional
  • Soporte técnico

Lo esencial

Barrera vehicular profesional con brazo octagonal de 6m, motor DC brushless, velocidades ajustables, protección IP54 y 5 millones de ciclos. Ideal alto tráfico.

  • Conversión de frecuencia de CC. Las velocidades de ascenso y descenso se pueden ajustar de forma independiente. El mástil de la pluma puede ascender a alta velocidad para permitir que el vehículo pase rápidamente.
  • El mástil de la pluma puede descender a baja velocidad para evitar golpear vehículos y peatones.
  • Alto nivel de protección. El chasis está fabricado con láminas de acero laminado en frío de 2 mm con precisión controlada numéricamente. La superficie está recubierta con polvo plástico que es anti-UV, antiestático, no se pela y no se decolora. El nivel de resistencia al polvo y al agua cumple con IP54.
  • Múltiples modos de control. Prioridad de ascenso. El mástil de la pluma se puede controlar mediante relé, control remoto y comando de software.
  • Múltiples modos anti-golpes mediante inducción, IR, onda de presión, etc.
  • La dirección del mástil de la pluma es ajustable de izquierda a derecha o de derecha a izquierda.
  • Anticondensación. El motor eléctrico tiene un bajo consumo incluso cuando la barrera no está en estado de funcionamiento, lo que mantendrá el motor a temperatura normal. Por lo tanto, incluso en climas fríos, el lubricante no se congelará para garantizar el funcionamiento normal de la barrera.

Productos similares

Otras opciones en Barreras y Talanqueras.

Especificaciones

7 secciones

Ficha técnica (PDF)

Carcasa de la barrera

Material de la carcasa
SGCC
Grosor de la carcasa
2,0 mm
Grosor de la puerta
1,5 mm
Color de la carcasa
Naranja
Color de la puerta
Naranja
Altura de instalación del mástil
880 mm
Indicadores de la carrocería
Sin indicador

Generalidades de la puerta de la barrera

Tipo de mástil
Redondo: 1 a 4 anticolisión; octogonal: 1 a 6 m; telescópico: 4 a 6 m; ≥ 5 m: con varilla de husillo. Velocidad de ascenso/descenso: DS-TMG520-H (3 m): ascenso: 0,9 s (predeterminado) ajustable 0,9 s, 1,2 s, 2 s descenso: 3 s (predeterminado) ajustable 1,5 s, 2 s, 3 s DS-TMG520-M (4 m): ascenso: 1,5 s (predeterminado) ajustable 1,5 s, 2 s, 2,5 s descenso: 3,5 s (predeterminado) ajustable 2,5 s, 3 s, 3,5 s DS-TMG520-L (6 m): ascenso: 4 s (predeterminado) ajustable 4 s, 5 s, 6 s descenso: 6 s (predeterminado) ajustable 4 s, 5 s, 6 s DS-TMG520-M (poste telescópico de 4 m): ascenso: 2 s (predeterminado) ajustable 2 s, 2,5 s descenso: 3,5 s (predeterminado) ajustable 2.5S, 3S, 3.5SDS-TMG520-L (poste telescópico de 5 m): Elevación: 4S (predeterminado) Ajustable 4S, 5S, 6S Caída: 6S (predeterminado) Ajustable 4S, 5S, 6SDS-TMG520-L (poste telescópico de 6 m): Elevación: 4S (predeterminado) Ajustable 4S, 5S, 6S Caída: 6S (predeterminado) Ajustable 4S, 5S, 6S
Dirección del poste de la pluma
derecha por defecto, dirección conmutable
Retardo de caída del poste de la pluma
10 s por defecto (configurable), mín. 10 s (cada 10 s seguidos de un espacio)
Tipo de motor
motor sin escobillas de CC
Número de ciclos
5000000
Voltaje de trabajo
220 VCA ± 15%
Frecuencia del control remoto
433 MHz
Corriente
1.5 A
Consumo
300 W
Temperatura y humedad
-30 °C a 70 °C (-22 °F a 158 °F)
Apagado con elevación de la pluma
Opcional, no compatible por defecto

Barrera

Ciclo de trabajo
100 %

Interfaz

Ascenso al límite
1 grupo
Descenso al límite
1 grupo
Apertura
1 grupo
Cierre
1 grupo
Parada
1 grupo
IR/Bucle inductivo/Radar
1 grupo
RS-485
1 grupo
Semáforo
1 grupo, requiere fuente de alimentación externa, compatible con máx. 220 V CA
Red
1 grupo (reservado)

Pértiga

Tipo de pértiga
Pértiga recta octogonal
Material de la pértiga
AL6061
Color de la pértiga
Fondo blanco con barra roja
Dimensiones del mástil de la pluma
Mástil de pluma octagonal de 2 m: 98 × 45 × 2000 mm (3,86 × 1,77 × 78,74 pulgadas) Mástil de pluma octagonal de 3 m: 98 × 45 × 3000 mm (3,86 × 1,77 × 118,11 pulgadas) Mástil de pluma octagonal de 4 m: 98 × 45 × 4000 mm (3,86 × 1,77 × 157,48 pulgadas) Mástil de pluma octagonal de 5 m: 119 × 55 × 5000 mm (4,69 × 2,17 × 196,85 pulgadas) Mástil de pluma octagonal de 6 m: 119 × 55 × 6000 mm (4,69 × 2,17 × 236,22 pulgadas) Poste de pluma de 3 m con barra de luz LED: 95 × 49 × 3013 mm (3,74 × 1,93 × 118,62 pulgadas) Poste de pluma de 4 m con barra de luz LED: 95 × 49 × 4013 mm (3,74 × 1,93 × 157,99 pulgadas) Poste de pluma telescópica octogonal de 4 m: 110 × 44 × 2970 mm (4,33 × 1,73 × 116,93 pulgadas) Poste de pluma telescópica octogonal de 5 m: 110 × 44 × 3470 mm (4,33 × 1,73 × 136,61 pulgadas) Poste de pluma telescópica octogonal de 6 m: 110 × 44 × 6000 mm (4,33 × 1,73 × 236,22 pulgadas)Poste de pluma redondo anticolisión de 2 m: 80 × 80 × 2000 mm (3,15 × 3,15 × 78,74 pulgadas)Poste de pluma redondo anticolisión de 3 m: 80 × 80 × 3000 mm (3,15 × 3,15 × 118,11 pulgadas)Poste de pluma redondo anticolisión de 4 m: 80 × 80 × 4000 mm (3,15 × 3,15 × 157,48 pulgadas)
Peso del mástil
mástil octagonal de 2 m: 2,5 ± 0,3 kg (5,51 ± 0,66 lb) mástil octagonal de 3 m: 2,8 ± 0,3 kg (6,17 ± 0,66 lb) mástil octagonal de 4 m: 3,45 ± 0,3 kg (7,60 ± 0,66 lb) mástil octagonal de 5 m: 5,9 ± 0,3 kg (13,00 ± 0,66 lb) mástil octagonal de 6 m: 6,8 ± 0,3 kg (15,21 ± 0,66 lb) mástil de 3 m con barra de luz LED: 3,4 ± 0,3 kg (7,50 ± 0,66 lb) mástil de 4 m con barra de luz LED: 4,4 ± 0,3 kg (9,70 ± 0,66 lb)Pértiga telescópica octogonal de 4 m: 4,42 ± 0,3 kg (9,74 ± 0,66 lb)Pértiga telescópica octogonal de 5 m: 4,85 ± 0,3 kg (10,69 ± 0,66 lb)Pértiga telescópica octogonal de 6 m: 5,65 ± 0,3 kg (12,46 ± 0,66 lb)Pértiga redonda anticolisión de 2 m: 2,5 ± 0,3 kg (5,51 ± 0,66 lb)Pértiga redonda anticolisión de 3 m: 3,5 ± 0,3 kg (7,71 ± 0,66 lb)Pértiga redonda anticolisión de 4 m: 4,5 ± 0,3 kg (9,92 ± 0,66 lb.)
Dimensiones del mástil de la pluma (con paquete)
Mástil de pluma octagonal de 2 m: 115 × 60 × 2020 mm (4,53 × 2,36 × 79,53 pulgadas) Mástil de pluma octagonal de 3 m: 115 × 60 × 3020 mm (4,53 × 2,36 × 118,90 pulgadas) Mástil de pluma octagonal de 4 m: 115 × 60 × 4020 mm (4,53 × 2,36 × 158,27 pulgadas) Mástil de pluma octagonal de 5 m: 140 × 65 × 5030 mm (5,51 × 2,56 × 198,03 pulgadas) Mástil de pluma octagonal de 6 m: 140 × 65 × 6030 mm (5,51 × 2,56 × 237,40 pulgadas) Poste de pluma de 3 m con barra de luz LED: 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 pulgadas) Poste de pluma de 4 m con barra de luz LED: 100 × 60 × 4035 mm (3,94 × 2,36 × 159,45 pulgadas) Poste de pluma telescópica octogonal de 4 m: 120 × 51 × 3100 mm (4,72 × 2,01 × 122,05 pulgadas) Poste de pluma telescópica octogonal de 5 m: 120 × 51 × 3500 mm (4,72 × 2,01 × 137,80 pulgadas) Poste de pluma telescópica octogonal de 6 m: 120 × 51 × 4005 mm (4,72 × 2,01 × 157,68 pulgadas)Poste de pluma redondo anticolisión de 2 m: 90 × 90 × 2030 mm (3,54 × 3,54 × 79,92 pulgadas)Poste de pluma redondo anticolisión de 3 m: 90 × 90 × 3030 mm (3,54 × 3,54 × 119,29 pulgadas)Poste de pluma redondo anticolisión de 4 m: 90 × 90 × 4030 mm (3,54 × 3,54 × 158,66 pulgadas)
Peso del mástil de la pluma (con paquete)
Mástil de pluma octagonal de 2 m: 2,37 ± 0,3 kg (5,22 ± 0,66 lb) Mástil de pluma octagonal de 3 m: 3,11 ± 0,3 kg (6,86 ± 0,66 lb) Mástil de pluma octagonal de 4 m: 3,965 ± 0,3 kg (8,74 ± 0,66 lb) Mástil de pluma octagonal de 5 m: 7,01 ± 0,3 kg (15,45 ± 0,66 lb) Mástil de pluma octagonal de 6 m: 8,245 ± 0,3 kg (18,18 ± 0,66 lb) Mástil de pluma de 3 m con barra de luz LED: 4,0 ± 0,3 kg (8,82 ± 0,66 lb) Mástil de pluma de 4 m con barra de luz LED: 5,2 ± 0,3 kg (11,46 ± 0,66 lb) Poste de pluma telescópica octogonal de 4 m: 5,11 ± 0,3 kg (11,27 ± 0,66 lb) Poste de pluma telescópica octogonal de 5 m: 6,23 ± 0,3 kg (13,73 ± 0,66 lb) Poste de pluma telescópica octogonal de 6 m: 7,25 ± 0,3 kg (15,98 ± 0,66 lb) Poste de pluma redonda anticolisión de 2 m: 2,7 ± 0,3 kg (5,95 ± 0,66 lb) Poste de pluma redonda anticolisión de 3 m: 4,3 ± 0,3 kg (9,48 ± 0,66 lb) Poste de pluma redonda anticolisión de 4 m: 5,8 ± 0,3 kg (12,79 ± 0,66 libras)

Aprobación

RF
CE-REDEN 300220-1 V3.1.1EN 300220-2 V3.1.1EN 301489-1 V2.2.3EN 301489-3 V2.1.1EN IEC 62311:2020
EMC
CE-EMC:EN 55032: 2015 + A11: 2020 + A1: 2020,EN IEC 61000-3-2: 2019 + A1: 2021,EN 61000-3-3: 2013 + A1: 2019 + A2: 2021,EN 50130-4: 2011 + A1: 2014
Seguridad
CE-LVD: EN 62368-1: 2014 + A11: 2017 CB: IEC 62368-1: 2014 IEC 62368-1: 2018
Entorno
ROHS
Protección
IP54

Descripción y datos

Descripción detallada

La Barrera Vehicular Hikvision DS-TMG520 representa la solución más avanzada y confiable para el control de acceso vehicular profesional. Diseñada para parqueaderos comerciales, conjuntos residenciales, centros empresariales y zonas industriales, esta barrera combina tecnología de punta con construcción robusta para garantizar años de operación sin problemas.

Tecnología de Motor Inteligente

Equipada con motor DC brushless de conversión de frecuencia, la DS-TMG520 permite ajustar independientemente las velocidades de apertura y cierre. El brazo sube rápidamente (4 segundos configurables) para minimizar tiempos de espera y maximizar el flujo vehicular, mientras que desciende suavemente (6 segundos configurables) para evitar cualquier riesgo de colisión con vehículos o peatones.

Construcción de Nivel Industrial

El chasis está fabricado con láminas de acero laminado en frío SGCC de 2 mm procesadas con control numérico de precisión. La superficie cuenta con recubrimiento en polvo plástico que ofrece resistencia UV, propiedades antiestáticas y protección contra descascaramiento y decoloración. Con certificación IP54, resiste polvo y chorros de agua desde cualquier dirección, garantizando funcionamiento confiable bajo lluvia, sol intenso y condiciones ambientales adversas.

Versatilidad de Control Total

  • Control por relé para integración con sistemas de control de acceso
  • Control remoto RF de 433 MHz incluido para operación manual
  • Comandos de software para gestión centralizada
  • Modo de prioridad de apertura configurable
  • Dirección de brazo ajustable: izquierda a derecha o viceversa

Seguridad Anti-Colisión Avanzada

La DS-TMG520 integra múltiples sistemas de protección anti-colisión: sensores de inducción, infrarrojo y detección por onda de presión. Estos sistemas trabajan en conjunto para detectar la presencia de vehículos o personas, deteniendo o revirtiendo el movimiento del brazo automáticamente para prevenir accidentes.

Diseñada para Climas Extremos

El innovador sistema anti-condensación mantiene el motor a temperatura operativa óptima incluso cuando la barrera no está en uso. Este bajo consumo constante evita que el lubricante se congele en climas fríos, garantizando arranque suave y operación confiable en rangos de temperatura desde -30°C hasta 70°C.

Capacidad de Alto Tráfico

Con capacidad certificada de 5 millones de ciclos y duty cycle del 100%, la DS-TMG520 está diseñada para operación continua sin periodos de descanso. Ideal para parqueaderos comerciales de alto flujo, peajes, y cualquier aplicación que requiera miles de operaciones diarias.

Aplicaciones Ideales

  • Parqueaderos de centros comerciales y edificios corporativos
  • Conjuntos residenciales y urbanizaciones cerradas
  • Zonas industriales y plantas de manufactura
  • Parqueaderos públicos y privados de alto tráfico
  • Campus universitarios y hospitales
  • Peajes y puntos de control vehicular

Respaldo Hikvision

Como líder mundial en soluciones de seguridad electrónica, Hikvision garantiza calidad, innovación y soporte técnico profesional. La DS-TMG520 cumple con certificaciones internacionales CE-EMC, CE-LVD, CE-RED y RoHS, asegurando compatibilidad electromagnética, seguridad eléctrica y responsabilidad ambiental.

Ficha técnica

Modelo: DS-TMG520-L(6m octagonal);Longitud del brazo: 6 metros octagonal;Velocidad de apertura: 4s ajustable a 4s, 5s o 6s;Velocidad de cierre: 6s ajustable a 4s, 5s o 6s;Tipo de motor: DC brushless sin escobillas;Voltaje de operación: 220 VAC ± 15%;Consumo: 300W;Protección: IP54 contra polvo y agua;Capacidad de ciclos: 5,000,000 ciclos;Duty Cycle: 100% operación continua;Frecuencia control remoto: 433 MHz;Material chasis: Acero laminado SGCC 2mm;Rango temperatura: -30°C a 70°C;Dimensiones brazo: 119 × 55 × 6000 mm;Certificaciones: CE-EMC, CE-LVD, CE-RED, RoHS

Preguntas frecuentes

¿Qué longitud de brazo incluye este modelo?

Este modelo DS-TMG520-L incluye brazo octagonal de 6 metros de longitud, ideal para vías amplias. También hay versiones disponibles de 3m y 4m;

¿Funciona sin energía eléctrica en caso de emergencia?

Sí, cuenta con sistema de bloqueo automático y puede abrirse manualmente usando herramienta incluida, garantizando acceso incluso sin electricidad;

¿Qué tan rápido abre y cierra la barrera?

Abre en 4 segundos (ajustable hasta 6s) para paso rápido de vehículos, y cierra en 6 segundos (ajustable desde 4s) para evitar golpes. Las velocidades son independientemente configurables;

¿Resiste condiciones de intemperie y lluvia?

Totalmente. Cuenta con protección IP54 contra polvo y agua, construcción en acero de 2mm con recubrimiento anti-UV, antiestático y anticorrosión, diseñada para uso exterior;

¿Cuánto tráfico vehicular soporta?

Con capacidad de 5 millones de ciclos y duty cycle del 100%, está diseñada para operación continua en parqueaderos de alto tráfico sin problemas;

¿Incluye protección anti-colisión?

Sí, incluye múltiples modos de protección anti-colisión mediante sensores de inducción, infrarrojo y onda de presión para máxima seguridad de vehículos y peatones

Documentación técnica

Ficha técnica del fabricantePDF · descargar DS-TMG520_Datasheet_20240813.pdfDescargar

Información del producto

Marca
Hikvision
Modelo
DS-TMG520
Nombre comercial
Barreras con mástil recto
Referencia
DS-TMG520-L(6m octagonal)
Estado de venta
Activa
Garantía
24 Meses
Peso neto
55450
