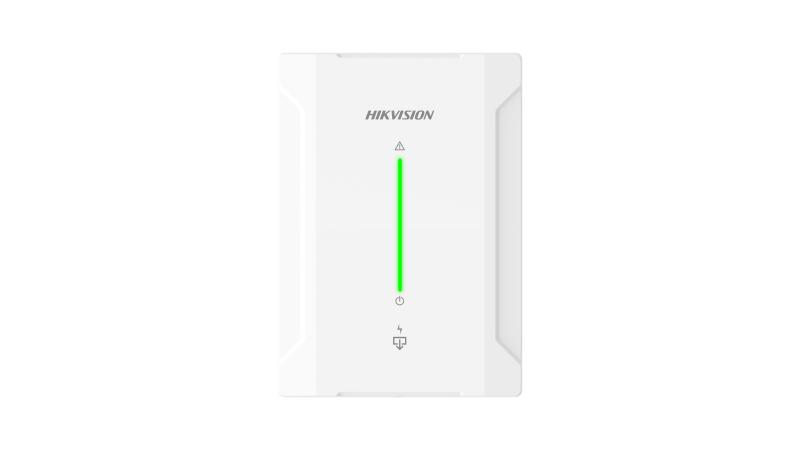

Módulo Expansor 4 Relés 16A Hikvision DS-PM1-O4H-H con Speed-X
Módulo expansor profesional con 4 relés de 16A y tecnología Speed-X. Controla dispositivos de alta potencia desde tu panel de alarma Hikvision AX Hybrid Pro.
Acerca de este producto
- Admite 4 relés de potencia integrados, cada relé puede manejar una corriente de hasta 16 A
- Desarrollado con tecnología Speed-X, que admite la conexión en cascada del expansor con 1 puerto Speed-X de enlace ascendente y 1 puerto Speed-X de enlace descendente
Cotizar por WhatsApp Descargar Ficha Tecnica Ver en sitio del fabricante
Descripcion detallada
El Módulo Expansor de Relés DS-PM1-O4H-H de Hikvision representa la solución profesional ideal para instalaciones de seguridad que requieren controlar múltiples dispositivos de alta potencia de forma automática y centralizada.
Equipado con 4 salidas de relé independientes, cada una capaz de manejar corrientes de hasta 16 amperios, este módulo permite automatizar el control de sirenas de alta potencia, cerraduras electromagnéticas, iluminación de emergencia, portones eléctricos y otros dispositivos críticos en tu sistema de seguridad.
Tecnología Speed-X de Vanguardia
La tecnología Speed-X de Hikvision proporciona comunicación ultrarrápida y extremadamente confiable entre el panel de control y los módulos expansores. Con arquitectura de doble puerto (ascendente y descendente), facilita la expansión en cascada del sistema, permitiéndote agregar múltiples módulos según crezcan tus necesidades de seguridad sin comprometer velocidad ni estabilidad.
Aplicaciones Profesionales
- Edificios corporativos y oficinas que requieren automatización de respuesta ante intrusión
- Bodegas industriales con control de iluminación y accesos motorizados
- Centros comerciales con sistemas de alarma complejos y múltiples zonas
- Instalaciones que necesitan activar dispositivos de alta potencia automáticamente
- Proyectos de seguridad residencial premium con automatización integrada
Características Técnicas Destacadas
El diseño profesional incorpora indicadores LED separados para alimentación y fallas, facilitando diagnósticos rápidos durante instalación y mantenimiento. La protección antitamper doble (frontal y posterior) detecta cualquier intento de manipulación, enviando alertas inmediatas al panel central.
Con consumo eficiente de solo 65 mA en reposo y máximo de 210 mA durante operación, este módulo optimiza el uso de energía en tu instalación. Su compatibilidad con voltajes de 9 a 24 VDC (típico 12 VDC) permite adaptación flexible a diferentes configuraciones de fuentes de alimentación.
Las dimensiones compactas de 110 × 155 × 32.5 mm facilitan la instalación en gabinetes estándar de seguridad, mientras que su construcción en materiales plásticos de grado profesional garantiza durabilidad. Diseñado para operar en temperaturas de -10°C a 40°C y humedad del 10% al 90%, se adapta perfectamente a las condiciones ambientales colombianas.
Respaldo de Hikvision
Como parte de la serie AX Hybrid Pro, este módulo cuenta con el respaldo de Hikvision, líder mundial en soluciones de seguridad electrónica. Cada producto representa años de investigación, desarrollo tecnológico y compromiso con la excelencia en protección profesional.
Nombre Comercial
Relé de potencia cableado de 4 vías
Ficha Tecnica
Modelo: DS-PM1-O4H-H; Número de Relés: 4 salidas independientes; Capacidad por Relé: 16A máximo; Tecnología de Bus: Speed-X bidireccional; Puertos Speed-X: 1 ascendente + 1 descendente; Voltaje de Operación: 9 a 24 VDC; Voltaje Típico: 12 VDC; Consumo Máximo: 210 mA; Consumo Reposo: 65 mA; Protección Tamper: Frontal y posterior; Indicadores LED: 2 (poder y falla); Puerto Serial: 1 TTL; Dimensiones: 110 × 155 × 32.5 mm; Temperatura Operación: -10°C a 40°C; Humedad Operación: 10% a 90%
Especificaciones
Características del hardware
| Puerto serie | 1 puerto serie TTL |
|---|---|
| A prueba de manipulaciones | Compatible (frontal y trasero) |
| Bus | 2 buses Speed-X, 1 de subida para la conexión al panel de control y 1 de bajada para el siguiente expansor |
Pantalla
| Indicador LED | 1 de alimentación, 1 de fallo |
|---|
Características eléctricas
| Alimentación | 9 a 24 VCC |
|---|---|
| Tensión típica | 12 VCC |
| Consumo de energía | Corriente máxima: 210 mA a 12 VCC |
| Corriente de reposo | 65 mA a 12 VCC |
General
| Dimensiones (An. x Al. x Pr.) | 110 mm × 155 mm × 32,5 mm |
|---|---|
| Material de la carcasa | Plástico |
| Temperatura de funcionamiento | -10 °C a 40 °C |
| Humedad de funcionamiento | 10 % a 90 % |
Informacion del producto
| Marca | Hikvision |
|---|---|
| Nombre comercial | Relé de potencia cableado de 4 vías |
| Modelo | DS-PM1-O4H-H |
| Estado de venta | Activa |
| Garantia | 24 Meses |
| Peso neto | 335 |
Documentacion Tecnica
Preguntas y Respuestas
Puedes controlar sirenas de alta potencia, cerraduras electromagnéticas, luces de emergencia, portones eléctricos y cualquier dispositivo que requiera hasta 16A por salida.
Gracias a la tecnología Speed-X con puerto descendente, puedes conectar múltiples expansores en cadena según las especificaciones de tu panel de control Hikvision AX Hybrid Pro.
Este módulo está diseñado específicamente para sistemas Hikvision AX Hybrid Pro con tecnología Speed-X. Verifica la compatibilidad con tu panel antes de comprar.
Sí, requiere alimentación de 9 a 24 VDC, siendo 12 VDC el voltaje típico recomendado. Puede alimentarse desde la fuente del sistema o una independiente.
Incluye sensores que detectan apertura de tapa frontal y separación de pared, enviando alertas inmediatas al panel si alguien intenta manipular el módulo.
La instalación requiere conocimientos básicos de sistemas de alarma. Se recomienda instalación por técnico certificado para garantizar correcto funcionamiento y conexión Speed-X.
